组装式内浮盘
根据《石油库节能设计导则》和其他有关规范要求，轻质油及其他易挥发介质储罐应为浮顶罐，罐内需要设置内浮盘。组装式内浮盘为环保、节能、降耗产品。
根据介质化学特性，浮盘材质可以选用铝制、钢制、不锈钢制。
根据介质物理特性，浮盘结构可以选用仿生六边形、井字型、厢式、蜂窝式等。

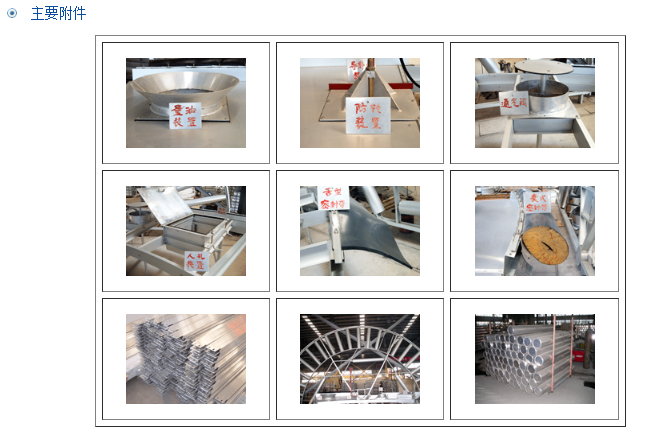

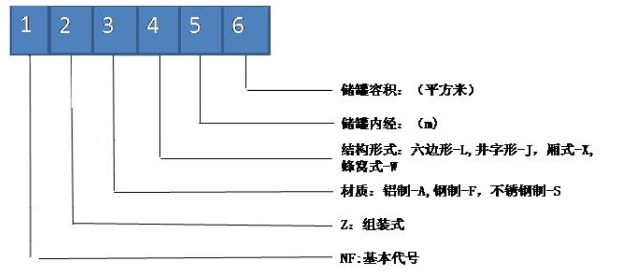

主要浮盘型号一览
序号 | 储罐内径m | 公称容积m3 | 浮盘型号 | 重量kg | 浮力kg |
1 | 5.5 | 200 | ZFP 5.5/200 | 392 | 823 |
2 | 7.5 | 300 | ZFP 7.5/300 | 563 | 1210 |
3 | 8.2 | 500 | ZFP 8.2/500 | 606 | 1291 |
4 | 9 | 600 | ZFP 9/600 | 672 | 1447 |
5 | 10 | 800 | ZFP 10/800 | 746 | 1604 |
6 | 11.5 | 1000 | ZFP 11.5/1000 | 953 | 2011 |
7 | 14.5 | 2000 | ZFP 14.5/2000 | 1322 | 2776 |
8 | 17 | 3000 | ZFP 17/3000 | 1661 | 3588 |
9 | 21 | 5000 | ZFP 21/5000 | 2184 | 4696 |
10 | 30 | 10000 | ZFP 30/10000 | 4339 | 9285 |
11 | 42 | 20000 | ZFP 42/20000 | 8835 | 18288 |
12 | 44 | 30000 | ZFP 44/30000 | 9821 | 20428 |
以上储罐参数参照《钢制立式圆筒形内浮顶储罐系列》 HG21502.2-92
注:我公司可根据用户要求设计、制造特殊规格浮盘。
设计制造验收规范／标准
- 浮盘上所有开孔及附件位置根据用户提供储罐施工图确定；
- 浮盘的制作、安装必须遵守《企业产品标准-储罐内浮盘》及《浮盘安装操作规程》；
主要执行标准：
- API650 《钢制焊接油罐》附录H部分 - 内浮顶
- SH3046 《石油化工立式圆筒形钢制储罐设计规范》
- GB13348 《液体石油产品静电安全规程》
- GB/T3194 《铝及铝合金板材的尺寸及允许偏差》
- GB/T3191 《铝及铝合金挤压棒材》
- GB/T3190 《变形铝及铝合金化学成分》
- GB6892 《工业用铝及铝合金热挤压型材料》
- HG/T2809-96 《浮顶罐软密封装置橡胶密封带》
- GB6388 《运输包装收发货标志》
- Q/FP001-2002 《企业产品标准-储罐内浮盘》
产品特点

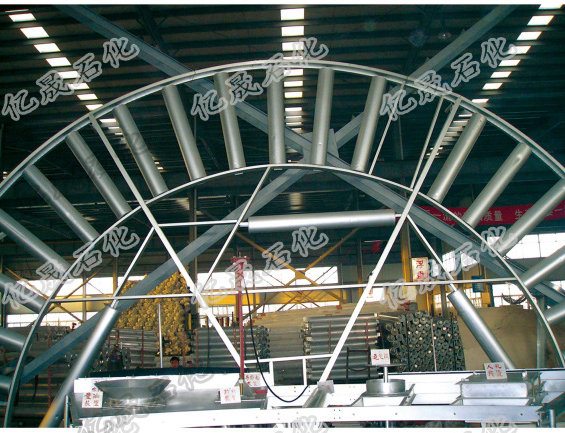

- 特有的正三角形单元结构，骨架强度大
浮盘骨架由若干正三角形单元构成，结构梁延伸至骨架边缘，骨架强度大、稳定性好；结构自身产生阻尼作用，能迅速降低和吸收浮盘运行过程中储存介质产生的冲击。

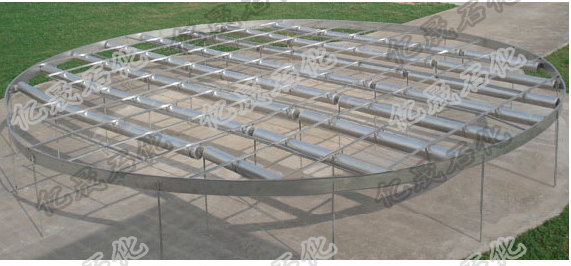

- 小尺寸浮筒均匀分布，增加运行可靠性
浮筒与骨架采用分体式，数量多，且分布均匀，避免因个别浮筒泄漏造成整个浮盘的倾斜、卡盘现象，增大浮盘运行的可靠性。
- 外围浮筒环状分布，保证密封运行可靠、平稳
浮盘采用了独特的浮筒布置形式，在外围沿周边密封带附近均匀设置浮子，呈环状分布使密封带受力均匀，用于克服浮盘在运行过程中产生的密封带与罐壁之间产生的摩擦力，保证浮盘安全运行，不卡盘。
- 节能、降耗效果显著，可达98%以上
浮盘设计确保油气空间较小，有效减少了介质的蒸发量，降耗率达到98%以上。具体技术性能见《经济效益分析》。
- 储罐利用率高
由于浮盘内部油气空间一般低于120mm，整个结构只有320mm厚，因此相比较其它结构浮盘增加了储油空间，提高储罐的利用率。
- 安装简单、迅速 ，维修方便
浮盘安装采用螺栓连接，无需焊接，特别适用于改造罐；零部件均采用模具化制造，互换性和通用性好，每个零部件由储罐人孔进入罐体，可单独撤换，便于安装、维修。
- 耐腐蚀 ，使用寿命长
浮盘主体采用优质材料制作、防腐性能好、使用寿命长，可选铝、碳钢、不锈钢等材质；密封材料根据储存介质不同而异，具有导电耐磨、弹性好、不易龟裂等优良性能。
安全性好
静电导出完善规范，没有潜在的静电危险，且不需焊接安装，确保浮盘使用安全。
部件材料：
| 部件名称 | 铝浮盘 | 不锈钢浮盘 |
| 材质 | 规格 | 材质 | 规格 |
| 蒙皮 | 防绣铝3A21 | 1000*0.5 | 0Cr18Ni9 | 1220*0.5 |
| 铝合金浮筒板 | 防绣铝3A21 | 1.7 | 0Cr18Ni9 | φ380*1.2 |
| 浮盘连接件 | 1Cr18Ni9 | M8 | 0Cr18Ni9 | 1.5 |
浮盘支架
（骨架） | 6063（LD31） | 主梁，工字铝 92.5*50*3*2附梁，槽铝92.5*26*2 | 0Cr18Ni9 | 1.5 |
| 静电导出线 | 1Cr18Ni9 | Φ2 | 0Cr18Ni9 |
|
| 囊式（舌式）密封 | 丁晴橡胶或氟橡胶 | 1*750 | 丁晴橡胶或氟橡胶 | 1*750 |
| 支柱 | 6063（LD31） | Φ32*2.5 | 0Cr18Ni9 | Φ32*2.5 |
| 边缘构件 | 6063（LD31） | 140*100*2 |
|
|
经济效益分析
以1000m3拱顶罐与安装ZFP11/1000型铝质内浮盘的浮顶罐为例：
储罐
类型 | 介质 | 容积 | 大呼吸损耗/年 | 小呼吸损耗/年 | 年损耗总计(吨) |
每次损耗 | 年周转次数 | 合计 | 每天损耗 | 年储存天数 | 合计 |
拱顶罐 | 汽油 | 1000m3 | 158kg | 20 | 31.68T | 72.9kg | 300 | 21.87T | 53.55 |
浮顶罐 | 汽油 | 1000m3 | 16.7 | 20 | 0.334T | 1.34kg | 300 | 0.402T | 1.07 |
| 每年减少损耗 52.48 |
通过以上对比数据，安装内浮盘的1000m3浮顶罐每年比同体积拱顶罐节油52.48吨，节能降耗率达98%以上。
技术性能
- 浮盘的总浮力大于浮盘总重的两倍以上（计算密度按700kg/m3）；
- 浮盘配用的所有浮筒均经0.2Mpa压力气密性试验合格；
- 落底或漂浮状态时，所有的梁和浮筒设置处均可承受不小于2200N的集中载荷；
- 浮盘盖板距罐底1800mm，另可安装可调支腿，高度900/1800mm；
- 浮盘对罐体导电电阻<10欧，任意两导出点距离不大于10m；
- 通气阀最小开启压力为1000Pa,小于此压力，通气阀将自行关闭。
