LNG低温鹤管

: ~~暂无价格~~

产品说明

LNG低温鹤管

LNG鹤管特点：

由于极度的低温，材料选择和焊接要求更高；

由于极度的低温，密封圈的密封性能有很大的不同；

由于极度的低温，一般旋转接头的润滑脂的应用几乎不可能；所以应设计配置旋转接头的氮气润滑系统。

序号	项目内容	要求	序号	项目内容	要求
1	型号	AL 2543	19	装载端连接	DN50/HG20592-2009 PN25 RF
2	处理的介质	LNG	20	气相端连接	DN50HG20592-2009 PN25 RF
3	液相直径	DN80-50	21	排放接口连接	Yes
4	气相直径	DN80-50	22	氮气吹出系统	3/4吋、1吋
5	操作压力	0. 5Mpa	23	低温隔离阀门	2“球阀，液相臂和气相臂各一个
6	设计压力	Liquid：1.6MPa	24	内臂	SS304L
7	操作温度	-196－ 65摄氏度	25	外臂	SS304L
8	设计温度	-196/65摄氏度	26	立柱	CS
9	黏度	0.1336CP	27	接头/旋转接头	SS304L
10	密度	447.8(liquid) Kg/m3	28	平衡单元	CS
11	流量（最大）	装车：80(liquid) m3/h, ,	29	O型环	PTFE
12	地震载荷	0.2 G	30	垫圈	金属缠绕垫/PTFE
13	允许压力下降	0.03MPa	31	低温隔离球阀	Yes
14	气体回收	Yes	32	排放连接	Yes
15	操作	Manual 手动	33	可移动弯管	Yes
16	内臂尺寸	DN80	34	氮气吹除系统	yes
17	外臂尺寸	DN80-50	35	基础螺栓	Yes
18	平衡类型	弹簧	36	停车锁紧装置	Yes

LNG鹤管主要工艺过程（以照片说明）
旋转接头的主要工艺过程

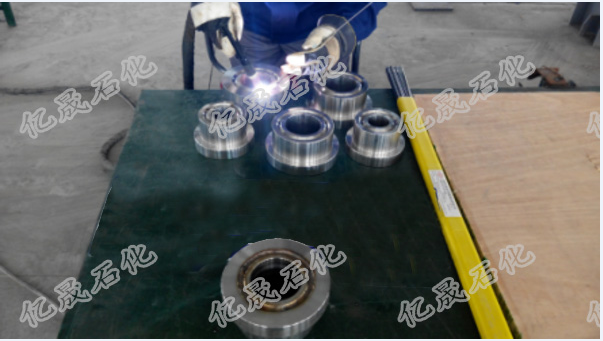

锻件--------固溶处理--------毛坯加工-------内圈的内外套的装配----内圈的内外套焊接--------内圈、外圈及法兰在液氮罐里深冷----------精密数控加工------密封面的精密研磨---------组装成旋转接头主体

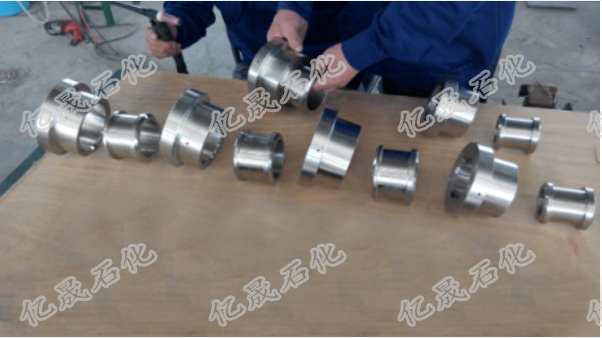

01、旋转接头SS304L内圈之------内外套的装配
