船用流体装卸臂（输油臂）

船用流体装卸臂

船用流体装卸臂是用具有转动灵活、密封性好、能适应较为恶劣环境等多种特点的旋转接头与管道串联起来，用于码头与槽船之间传输液体或气体的专用设备。下面是鹤管厂家小编为大家讲解的船用流体装卸臂的详细接受：

　　传输过程中，在槽船的正常漂移范围内与槽船随动；

　　根据装卸臂口径、型号和负载的不同，可采用手动操作或电液控制；

　　根据传输的介质种类和温度不同，装卸臂可设计为碳钢、不锈钢或衬PTFE碳钢管道制造；

主要参数

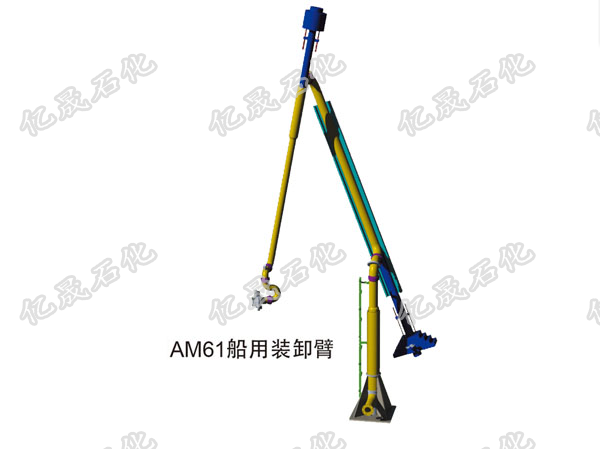

AM61船用装卸臂：

AM61船用装卸臂的特点：

　　自支撑结构，内外壁各有独立的配重系统，管道系统采用变截面结构，所有外载和弯矩由旋转接头承担、操作简便、自重轻、占地空间小、风载小、造价低，口径仅限DN100-DN200

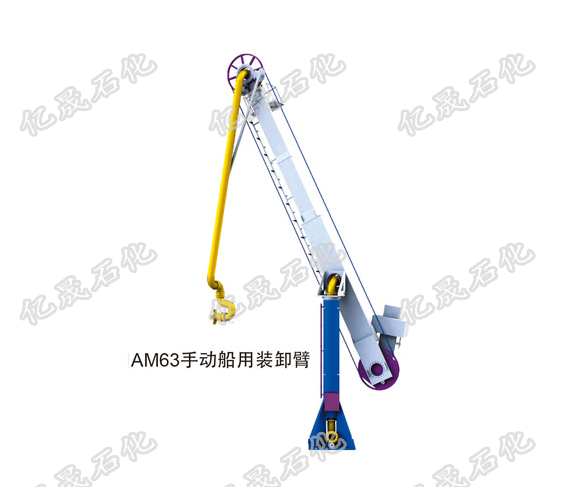

AM63手动船用装卸臂：

AM63手动船用装卸臂的特点：

　　1、仅有线管内部的压力和介质的重量产生的应用作用在旋转接头和管线上。

　　2、支撑系统采用大直径回转支撑有效降低摩擦阻力，操作便捷。

　　3、旋转接头盒管线的口径统一。

　　4、管线悬浮在支撑系统上，有效消除温度变化产生的附加应力。

　　5、配重系统使装卸臂在任意位置时都处于平衡状态，通过随动的配重装置实现内、外臂运动中的平衡。

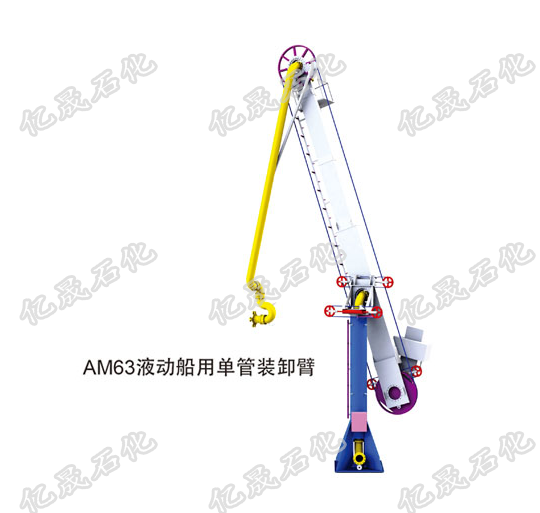

AM63液动船用单管装卸臂：

电液控制系统

　　电液控制系统主要由电器控制系统和液压控制系统两大部分组成，该系统汲取了国内外众多装卸臂生产和吃那个价的先进经验，将可编程控制器（PLC）应用于系统之中，使系统具有维修快捷、更新及时、扩容简便等特点，在停电时还可进行手动操作。其用电规格为380V、AC、50HZ

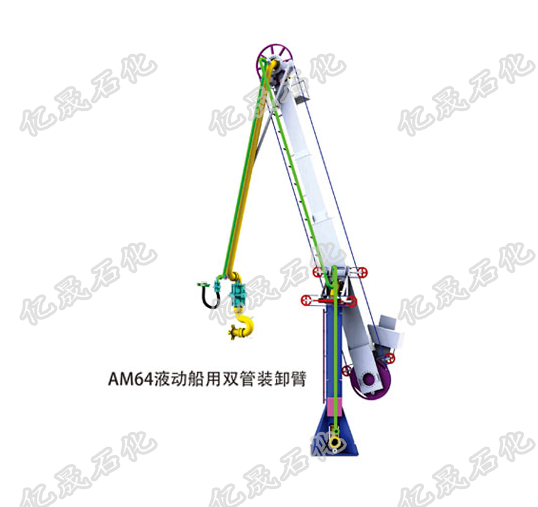

AM64液动船用双管装卸臂：

电器控制系统主要包括防爆控制箱、无线遥控系统、声光报警器等组成，控制箱上配置了显示界面，可实时显示操作工况、系统状态、故障和报警等信息。

　　液压控制系统主要包括防爆液压泵站、防爆液压阀组、防爆安全阀组、液压缸、液压管线等组成，可以有效对装卸臂进行三维驱动，各部件经特殊防腐处理，可以适应盐雾等海边恶劣气候。
