详细说明

AL1512

暂无价格
收藏
  • AL1512
  • 产品参数

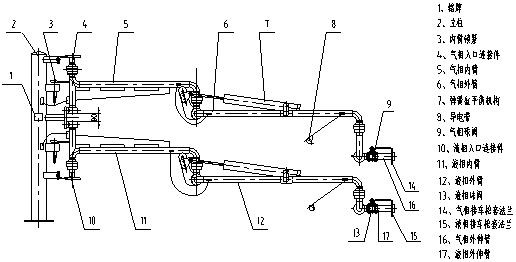

顶部装卸鹤管AL1512
技术参数

型号AL1512备注
规格DN50/DN50
适用介质适用于液化石油气、液氨、液氯、二甲醚等高挥发性化工介质的汽、火车顶部装卸。配备球阀，采用法兰接车形式。
设计温度-40°C-120°C
设计压力0.6~2.5MPa
材质20#、16Mn、不锈钢


型号规格输送介质设计温度设计压力试验压力可选材质备注
AL1512DN50/DN50
-40°C-120°C2.5MPa4.0MPaSUS304、20#、16Mn


下装鹤管AL1512  下载资料
鹤管选型参数表
1. 公称通径
9栈台高度
mm
2. 输送介质
10接口中心与栈台边缘距离
mm
3. 管道材质
11接口中心与槽车中心距离
mm
4. 旋向左(  )/右(  )12接口法兰距栈台高度
mm
5. 现场接口法兰标准
13最小槽车罐口高度
mm
6. 介质温度
14最大槽车罐口高度
mm
7. 介质压力
15栈台护栏高度
mm
8. 立柱配 / 不配16雨棚高度
mm
